滾筒剝離強度試驗機如何操作檢測？

滾筒剝離強度─般是指夾層結(jié)構(gòu)用滾筒剝離試驗測得的面板與芯子分離時單位寬度上的抗剝離矩。具體為用帶凸緣的筒體從夾層結(jié)構(gòu)中剝離面板的方法來測定面板與芯子膠接的抗剝離強度。面板—頭連接在筒體上，另—頭連接上夾具，凸緣連接加載帶，拉伸加載帶時，筒體向上滾動，從而把面板從夾層結(jié)構(gòu)中剝離開，凸緣上的加載帶與筒體上的面板相差—定距離，夾層結(jié)構(gòu)滾筒剝離強度實為面板與芯子分離的單位寬度上的抗剝離力矩。

對于試驗各參數(shù)及儀器通常會有如下要求:

1、拉力試驗機應(yīng)符合GB/T 1446-2005第五章的規(guī)定。

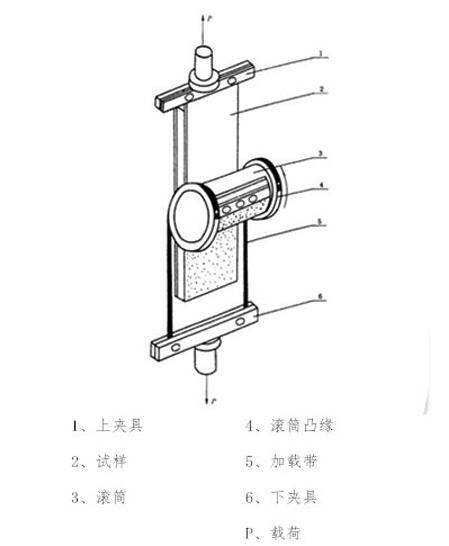

2、上升式滾筒夾具如下圖所示(亦可根據(jù)具體試樣進行設(shè)計定制)，滾筒直徑為100mm士0.10mm，滾筒凸緣直徑為125mm士0.10mm;加載帶為柔韌的鋼帶或索;滾筒用鋁合金材料制成，并且要求質(zhì)量不超過1.5kg。

3、滾筒應(yīng)沿軸平衡，用加工減輕孔或平衡塊來平衡。

4、加載速度為(20-30)mm/min，仲裁試驗時，加載速度為25mm/min。

滾筒剝離強度試驗機是選用單柱電子拉力試驗機HT-101PT系列，具有寬廣準確的加載速度和測用C3高級精度力值傳感器，再通過高精度力值測量系統(tǒng)，實現(xiàn)測量，配套滾筒剝離夾具就可以檢測。

試驗對于試樣的要求如下:

1、試樣形狀及尺寸如下圖所示，厚度h與夾層結(jié)構(gòu)制品厚度相同，如果制品厚度未確定，則可取

20mm，面板厚度小于或等于1mm。另外對于泡沫塑料、青木等連續(xù)芯子，試樣寬度設(shè)為60mm。對于蜂窩、波紋等格子型芯子，試樣寬度為60mm，當格子邊長或波矩較大時(格子邊長大于8mm，波矩大于20mm)，試樣寬度為80mm。

2、對于正交各向異性夾層結(jié)構(gòu)，試樣應(yīng)分縱向和橫向兩種。

3、對于濕法成型的夾層結(jié)構(gòu)制品，試樣應(yīng)分剝離上面板和下面板兩種。

4、用作空白試驗的面板試樣，其材料、寬度、厚度應(yīng)與相應(yīng)的夾層結(jié)構(gòu)試樣的面板相同。

具體試驗步驟如下操作:

1、按規(guī)定進行試樣外觀檢查。

2、將合格的試樣編號，測量試樣任意三處的寬度，取算數(shù)平均值。測量精度按GB/T 1446-2005中規(guī)定操作。

3、將試樣被剝離面板的一頭夾入滾筒夾具上，使試樣軸線與滾筒軸線垂直，另一頭裝在上夾具中，然后將上夾具與剝離強度試驗機相連接，調(diào)整試驗機載荷零點，再將下夾具與試驗機連接。

4、按規(guī)定的加載速度進行試驗。選用下列任意—種方式記錄剝離載荷。

a、使用自動繪圖儀記錄載荷-剝離距離曲線。

b、無自動記錄裝置時，在開始施加載荷約5s后，按一定時間間隔讀取載荷，不得少于10個讀數(shù)。5、試樣被剝離到150mm-180mm時，便卸載，使?jié)L筒回到未剝離前的初始位置，并記錄破壞形式。a、如果面板無損傷，則按照步驟4重復進行試驗，并記錄抗力載荷。

b、如果面板有損傷(有明顯可見發(fā)白和裂紋或發(fā)生塑性變形)，應(yīng)采用空白試驗用的面板試樣，并按照步驟3和4進行空白試驗，并記錄抗力載荷。

剝離力試驗機除了可以做上述試驗外，通常還可以專業(yè)針對各類膠帶做剝離含90°和180度試驗和拉伸。廣泛應(yīng)用于膠粘劑、透明膠帶、不干膠、雙面膠帶、美紋膠紙、復合膜、人造革、編織袋、薄膜、紙張等。

以上就是關(guān)于“滾筒剝離強度試驗機如何操作檢測？”技術(shù)分享，想了解更多可以關(guān)注廣東宏拓儀器。宏拓儀器是一家具有實力物性檢測儀器的供應(yīng)商， 專業(yè)為中小型企業(yè)提供優(yōu)質(zhì)、高性能的材料試驗儀器解決方案。本公司主產(chǎn)品有：拉力試驗機、熔體流動速率儀(熔融指數(shù)儀)、懸臂梁沖擊試驗機、簡支梁沖擊試驗機、密度計等類型工程塑料類檢測儀器。

上一篇：電子拉力試驗機價格多少錢

下一篇：拉力試驗機使用維護保養(yǎng)技術(shù)大全
